【解決編】グラボを増設したらサウンドカードから音が出なくなった事件

ども、こんにちはこんばんは。
タイトルの通りですが、グラボを増設しました。

購入したのはGeForce GTX1060。



で！

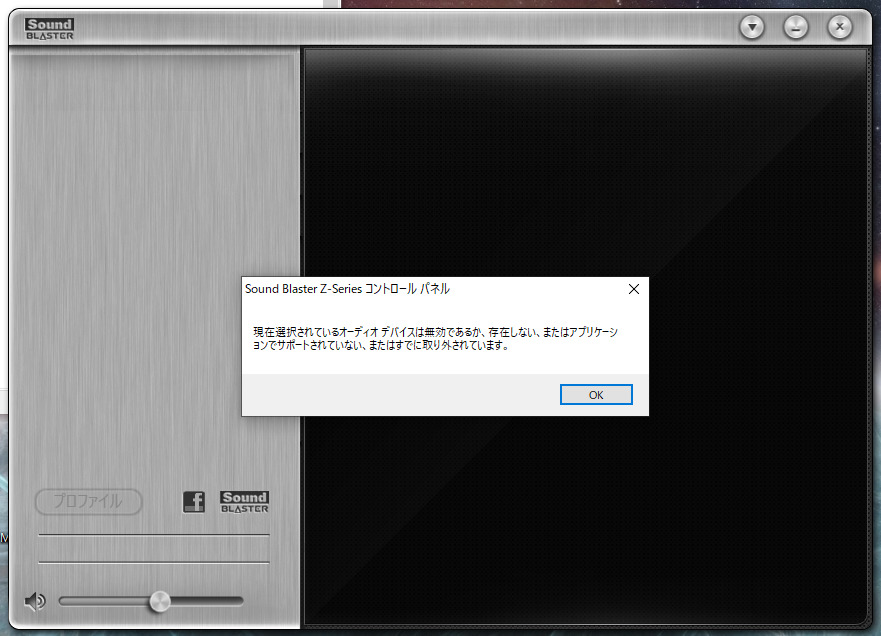

音が出なくなりました…。



使っていたものはSoundBlasterZxR（Zシリーズ最上位のカード）でした。



ドライバの競合？？とかピンの曲がり？？とか色々考えたのですが、落とし穴は以外なところに存在しました。
ずばり。PCIEスロットの取り扱いです。





ヒントになった記事はこちら（日経TECK)

SoundBlasterZxRから音が出なくなった原因はPCIEスロットのせい

突然ですがあなたは拡張カードスロット「PCIExpress」についてどれぐらいご存知ですか？

僕はほとんど知識はないものの、拡張カードにはx1，x4，x8，x16の規格があって刺さりさえすれば動くものだと思っていました。



まぁ大体合っているんですよ。この考え方で。

ただ…いかんせん、僕のPCが古かった。これが第一の原因です。



LGA1150という、もう大体4年は前のチップセットになります。（2020年現在）
この頃のマザーボードにあるPCIEスロットはとんでもない罠がありましてね…

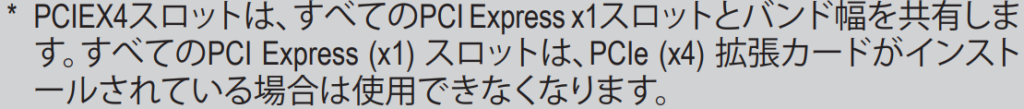

赤下線部を改めて記載するとこうです。



こ！！！！れ！！！！！！！が！！！！！！！原！！！！！因！！！！！！！



マザボの説明書、穴が空くほど見たハズなのに…めちゃくちゃ重要な所をすっとばし、BIOS設定画面ばっかり見てました。
ｶｧ~~~~やられたぜ。



というのも、SoundBlasterのカードって基本的に1スロなのでPICEx4以上に挿す必要がないんですよ。

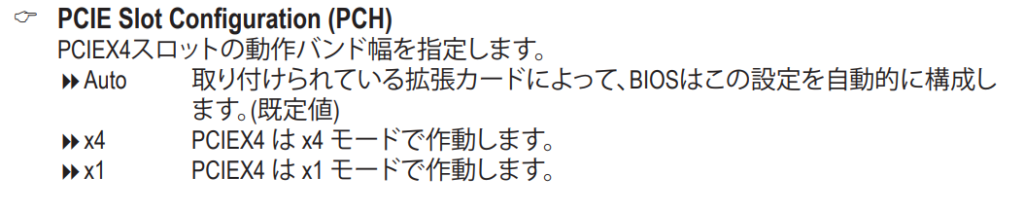

余談：赤線部下にある文のBIOS設定にある内容

まぁ特に影響はない感じですね。

”グラボを増設した”のがきっかけでSoundBlasterから音が出なくなった

ゲーム配信用に～と思い（やや）型落ちぎみのGeforceGTX1060 3GBを購入し、メインのGTX1080より少し下にあるx8スロットに差しました。

で。



僕はPS4をゲーム用PCでしたいがために、内蔵型キャプチャボードを搭載しています。
これx4スロが必要なんですよねえ。

となるとどうでしょうか。

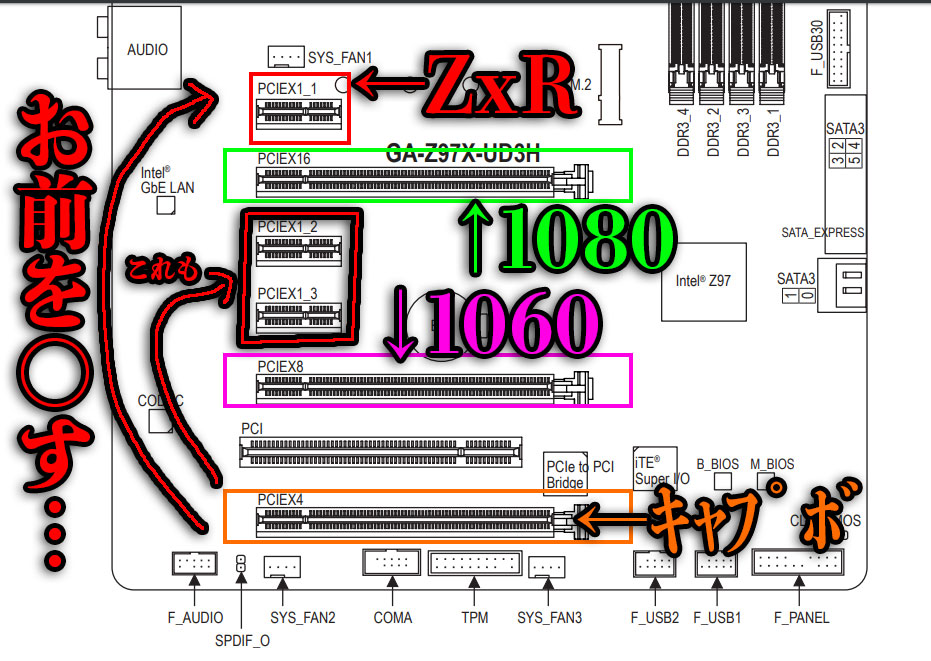

PCIEスロットは上から　x16，x8，x4となるわけですよ。
で？サウンドカードは基本1スロだと先程書きました。

当然1スロに挿さっているわけですよ…ではこのままキャプチャボードを挿すと…



御名答。PCIEX1が死亡します。



ああああああああああああああああ＼(^o^)／

|←樹海|　　　　　┗(^o^ )┓三

|←樹海|　　　　　┗(^o^ )┓三

|←樹海|　　　　　┗(^o^ )┓三



というわけなんです。（真顔）





お前を○す。（byヒイロ・ユイ）



そもそもSoundBlasterを認識すらしていない問題にブチ当たる

トラブルと向き合う中、何が原因なのかわからず奔走＆奔走。

デバイス系でよくあるトラブルシューティングの「デバイスマネージャ」も当然開きましたよ。
で、見慣れない意味不明なデバイスがズラり鎮座しておりまして…

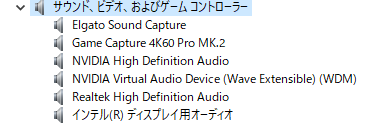

こちらの画像で一目瞭然。いるはずのSoundBlasterZxRくんが居ません。

どう見ても認識してませんね。
そりゃそうですよね…だって挿してるスロットが無効なんですもん！！！！！！！



結論：原因はマザーボード。PCIEスロットにあり。

とまぁ色々わーわ言うてきましたけども。
結論としては見出しにあるように、PICEスロットが無効になっていたからです。

まさかPCIEx16（x4）で拡張カードを認識したらx1が無効になるなんて思いもしませんでしたからね。
挿されば挿さるだけ拡張できる。と思い込んでいたのが仇となりました。



念の為最新のマザーボードも調べてみました。（2020年1月11日現在）

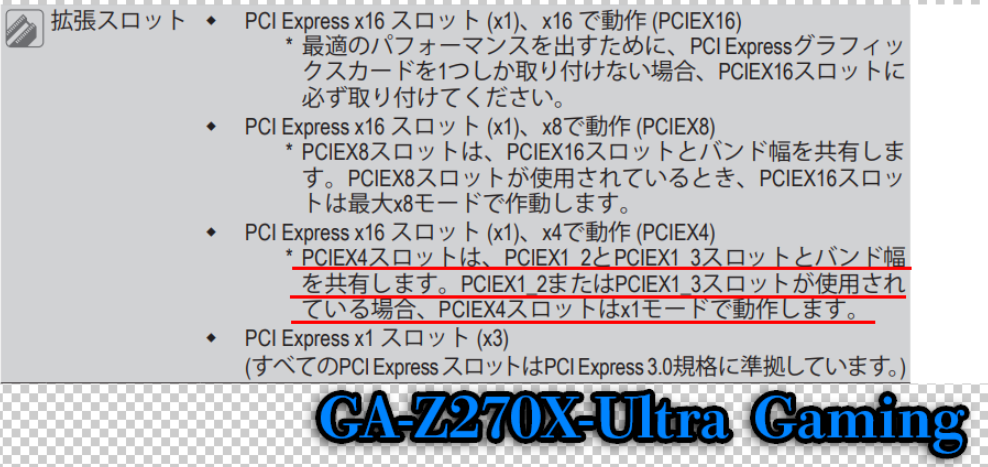

こちら、僕が使っているZ97Xの超上位版、というかチップセットがそもそも違うし高級品、であるZ270X-Ultra Gamingです。

赤線部をご覧ください。



X4を使っていても無効にならない…だと…？！



GA-Z270X-Ultra Gamingは無効にならずx1モードで動作する、と。
いいすねー、これ。擬似的にですがx1が4つあるようなものじゃないですか。

ってかこれ僕の環境にぶっ刺さってません？？
PCIEX1_2、1_3を使っていればx1モードになりますが、PCIX1_1しか使っていなければx4で動くってことですよね？



マジか～～～…すげえよ。ミカは…さすが最新だぜ。

余談1：その他僕が行ったトラブルシューティング

色々やってますが、今になって思うのは「なんでマザボの説明書もっとよく読まなかったの？」に尽きます…
まぁ、戒めということにして一応掲載しておきます。

PCIEスロット入れ替え

色々入れ替えました。メイングラボの1080以外をくるくる総当りみたいに入れ替えてましたが、無駄でした。
ま、今となってはホント全部意味ないんですけどね？？

BIOS設定

ネットで色々検索してると「PCIスロットの設定してます？」みたいな文言がよく出てくるんです。
何やねんその設定…とかぶつぶつ言いながら、本当に見なくてはならない項目のページをすっとばしワケワカランちんな説明ページをひたすら見てはいじるの繰り返しでした。無意味。

結局PCIスロットの有効／無効なんてものもはっきり分からないままでしたが、一応解決したのでヨシ！

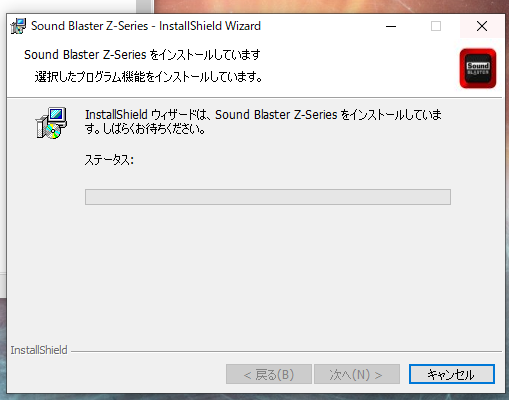

ドライバ再インストール

認識すらしていないがとりあえずドライバを入れ直そう！！！と無計画・無意味な作業でした。

デバイス検索

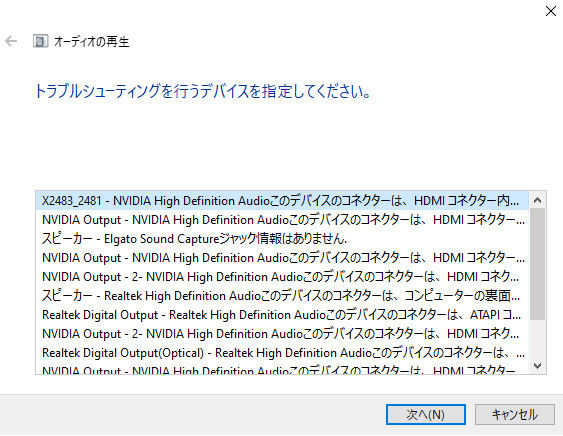

トラブルシューティングにならないトラブルシューティング画面。これで何が解決すると言うのだね？

新規カード購入

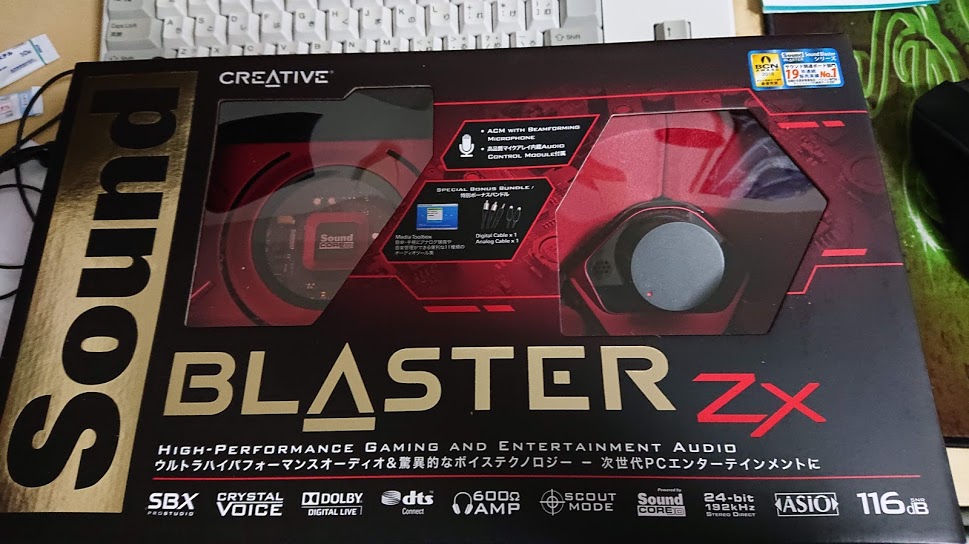

SoundBlasterZxRくんがお亡くなりになった今、新しい物を買うしかない！そう思いたったものの、結構イイ値段をするのでここは手堅くSoundBlasterZxをチョイス。



最終的には買わなくてよかったんですが…
カードが1枚になってスッキリした。ということでヨシ！
（ZxRはドーターカードというスロットを占有しないサブカードが存在します。入れるスペースが必要。）

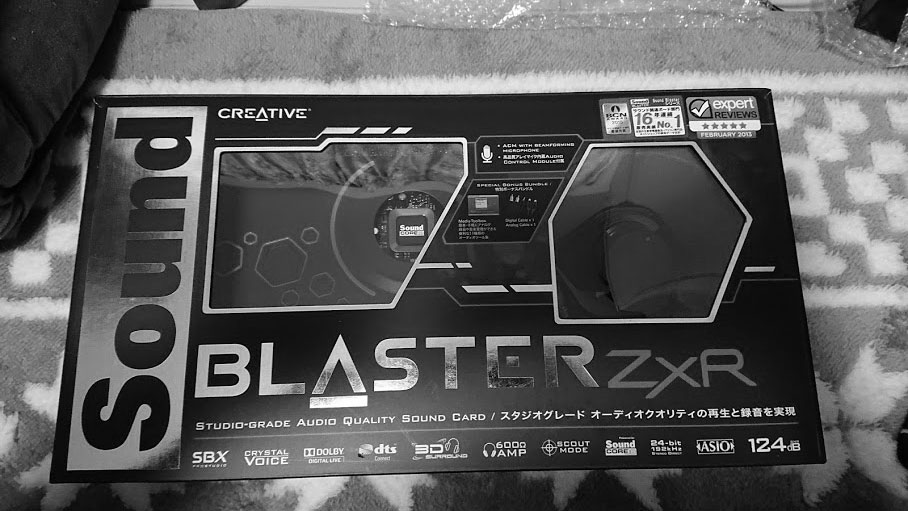

余談2：SoundBlasterZxRを売ったのを後悔している話



Q.なんでメルカリに出しちゃったの…？

A.仕方なかったんだよ！デスクトップの予備機がなかったんだ！



せめて予備機があれば、SoundBlasterZxRの生死は確認できたでしょう。
生きていると分かりさえすれば…と、、いくら嘆いてももうZxRくんは戻ってきません。

代わりにと言っては申し訳ないけれども、SoundBlasterZxがある。手元に。（新規購入）
ドーターカードが減った分PC内部が空いたと思えばいいじゃないか…と。



現状の僕のPCだとどうあがいても増設グラボ（1060）とキャプチャボードは共存できません。
最新のマザボに換装してようやく実現します。



そんなこんなで一応元通りのシステムに戻りましたが…ここまでかけた時間を返せよ！！と言いたいところ。しかし

実際に言って時間が返ってきたよーって人…いないだろう？
出来ないことを求めるのはヤメにしよう…。



とりあえず元通りだ。これでまた素晴らしいPCライフを送っていこう。
